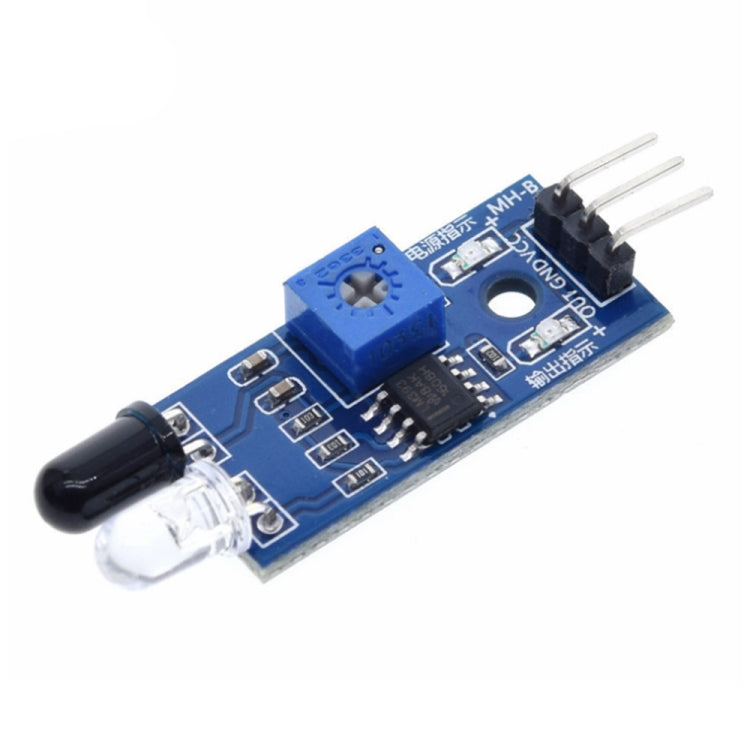

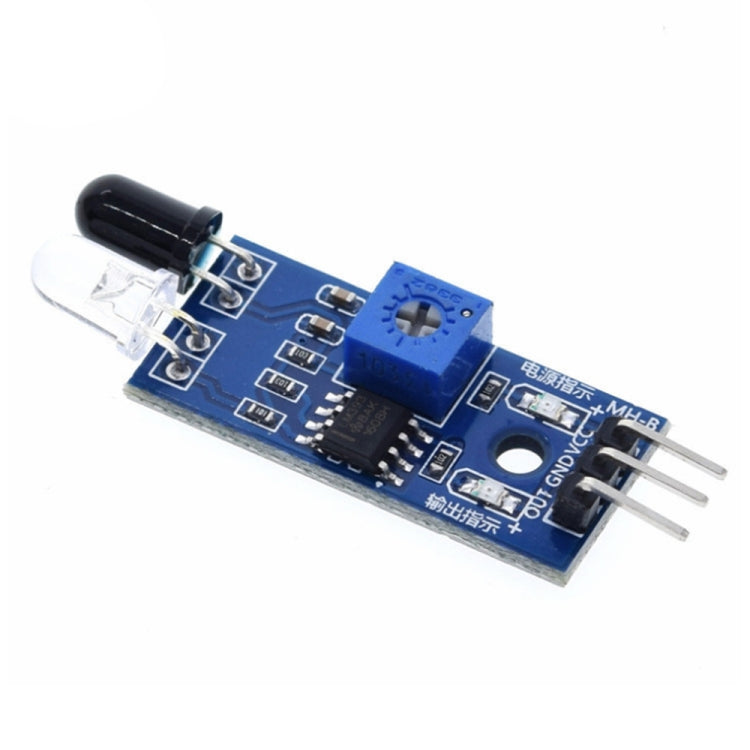

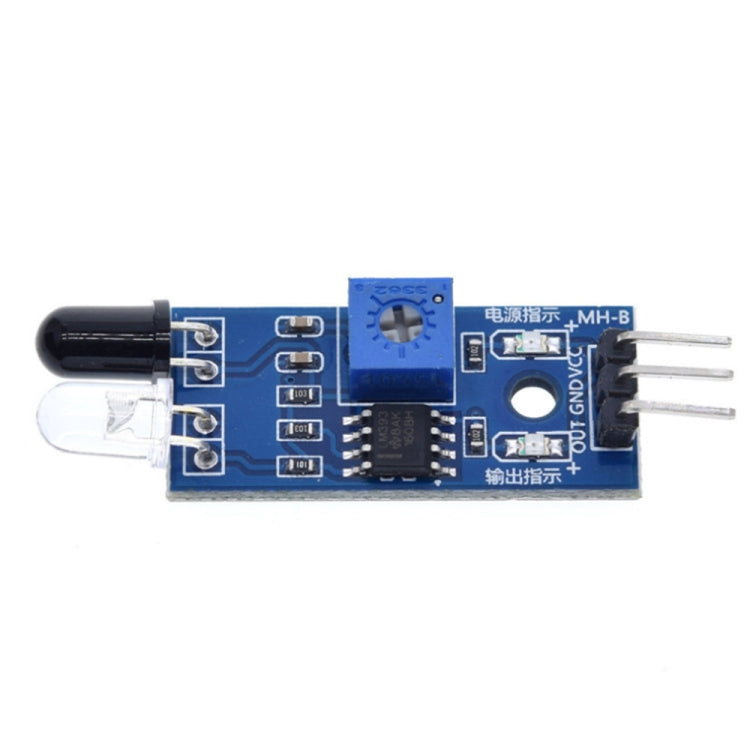

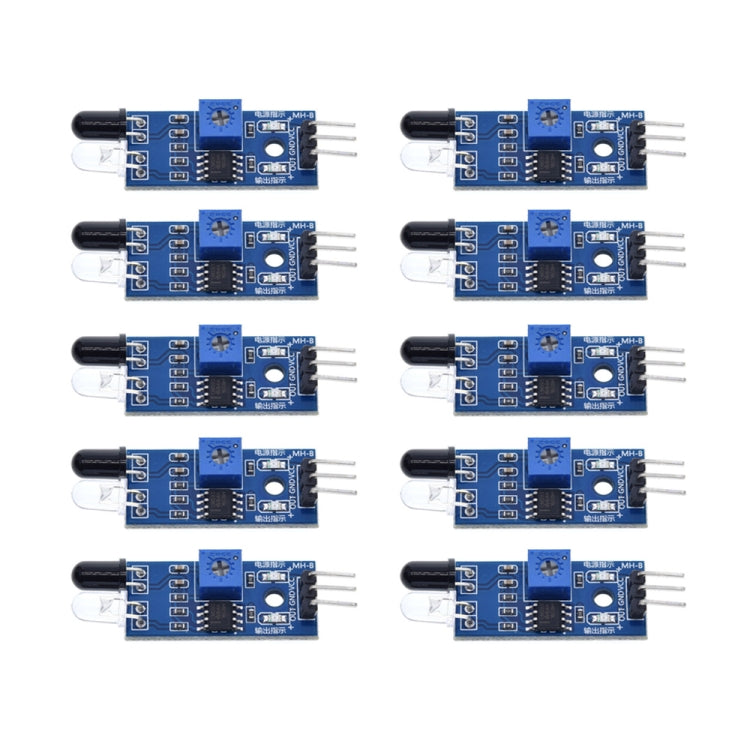

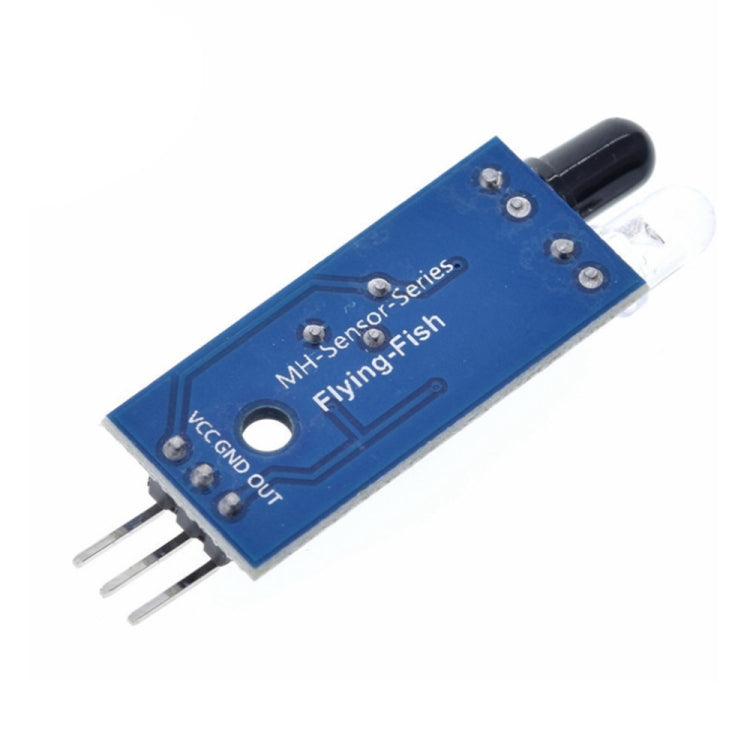

10 PCS Infrarrojo Sensor de obstáculos Sensor de Evitación Photoeléctrico Sensor de robot (6D9)

1. El módulo del sensor tiene una fuerte adaptabilidad a la luz ambiental. Tiene un par de tubos emisores y recibidos infrarrojos. El tubo emisor emite una cierta frecuencia de los rayos infrarrojos. Cuando la dirección de detección encuentra un obstáculo (superficie reflectante), los rayos infrarrojos se reflejan hacia atrás por el tubo de recepción después de recibir y procesar el circuito del comparador, la luz indicadora verde se iluminará y la interfaz de salida de la señal emitirá una señal digital ( una señal de bajo nivel). La distancia de detección puede ser ajustada por la perilla del potenciómetro. El rango de distancia efectivo es de 2 a 30 cm, y el voltaje de trabajo es de 3.3. V-5V.
2. La distancia de detección del sensor puede ajustarse por un potenciómetro, que tiene las características de baja interferencia, fácil montaje y uso conveniente.
3. Ampliamente utilizado en muchas ocasiones, como el robot, la evitación de obstáculos, el carro de evitación de obstáculos, el conteo de la línea de montaje y el seguimiento de líneas en blanco y negro.
4. El puerto de salida del módulo del sensor se puede conectar directamente al puerto IO del microordenador de un solo chip, o puede conducir directamente un relé de 5V; Modo de conexión: VCC-VCC; GND-GND; Out-io
5. El comparador adopta LM393, que funciona de manera estable;
6. El módulo puede ser alimentado por la fuente de alimentación de 3-5V DC. Cuando se enciende la alimentación, se enciende el indicador de alimentación roja;
7. Con un orificio de tornillo de 3 mm, fácil de solucionar e instalar;
8. Tamaño de la placa de circuito: 3.2cm x 1.4cm
9. Descripción de la interfaz del módulo
-VCC Externa 3.3V-5V Tensage (se puede conectar directamente con microcomputador de un solo chip de 5V y microcomputador de chip único 3.3V)
-GND EXTERNO GND
"Interfaz de salida digital de la placa pequeña (0 y 1)
