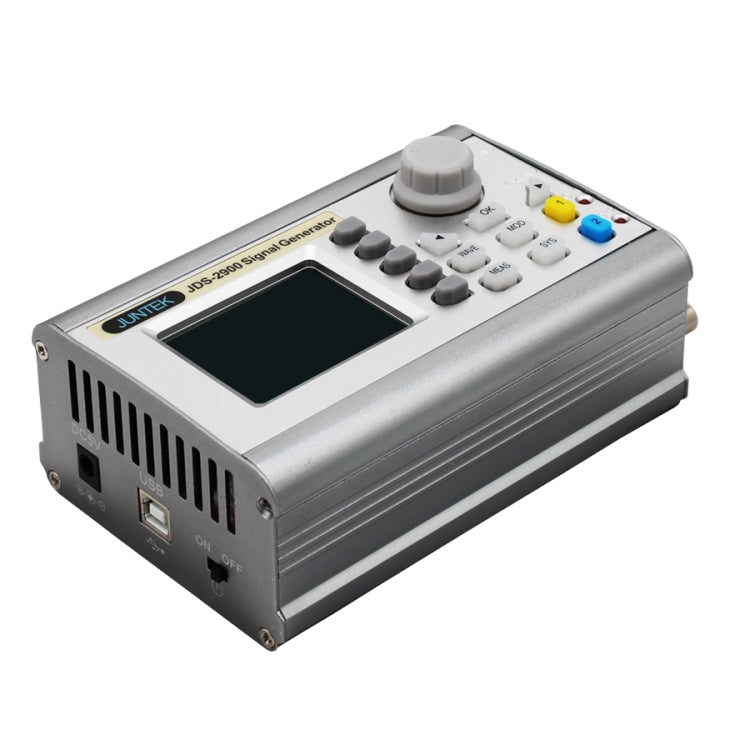

Generador de señales de forma de onda arbitraria con función DDS de canal dual programable JUNTEK, frecuencia: 50 MHz (enchufe australiano)

1. Longitud de la forma de onda: 2048
2. Frecuencia de muestreo de la forma de onda puntual: 266 MSa/s
3. Resolución vertical de la forma de onda: 14 bits
4. Resolución de amplitud: 1 mV
5. Impedancia de salida de la forma de onda: 50 ohmios (típica)
6. Protección: todos los terminales de salida de señal pueden funcionar dentro de los 60 en condiciones de cortocircuito con carga
7. Canal de barrido: CH1 o CH2
8. Tipo de barrido: barrido lineal, barrido logarítmico
9. Tiempo de barrido: 0,1 s~999,9 s
10. Rango de voltaje de la señal de entrada: 2 Vpp~20 Vpp
11. Medición del ancho de pulso: resolución de 0,01 us, 20 s medibles (MÁXIMO)
12. Medición del período: resolución de 0,01 us, 20 s medibles (MÁXIMO)
13. Número de pulsos de la función de ráfaga:1-1048575
14. Rango de conteo: 0-4294967295
15. Modo de acoplamiento: CC y CA
16. Modo de conteo: Manual
17. Salida TTL/CMOS: Nivel bajo 0,3 V;Alto nivel 1V~10V
18. Modo de ráfaga: disparador manual, disparador CH2, disparador externo (CA), disparador externo (CC)
19. Número de almacenamiento: 100 grupos
20. Posición: 00 a 99 (el parámetro de posición de almacenamiento 00 se transfiere de manera predeterminada cuando se enciende la alimentación)
21. Número de ondas arbitrarias: 60 grupos de 1 a 60 (15 grupos son predeterminados cuando se enciende la alimentación)
22. Modo de interfaz: USB a interfaz en serie
23. Interfaz de extensión: puerto serie con modo de nivel TTL, conveniente para que los usuarios realicen un desarrollo secundario
24. Velocidad de comunicación: estándar 115200bps
25. Protocolo de comunicación: se adopta el modo de línea de comandos y el protocolo está abierto
26. Rango de voltaje: CC 5 V
27. Sonido de aviso: los usuarios pueden encenderlo o apagarlo a través de la configuración del programa

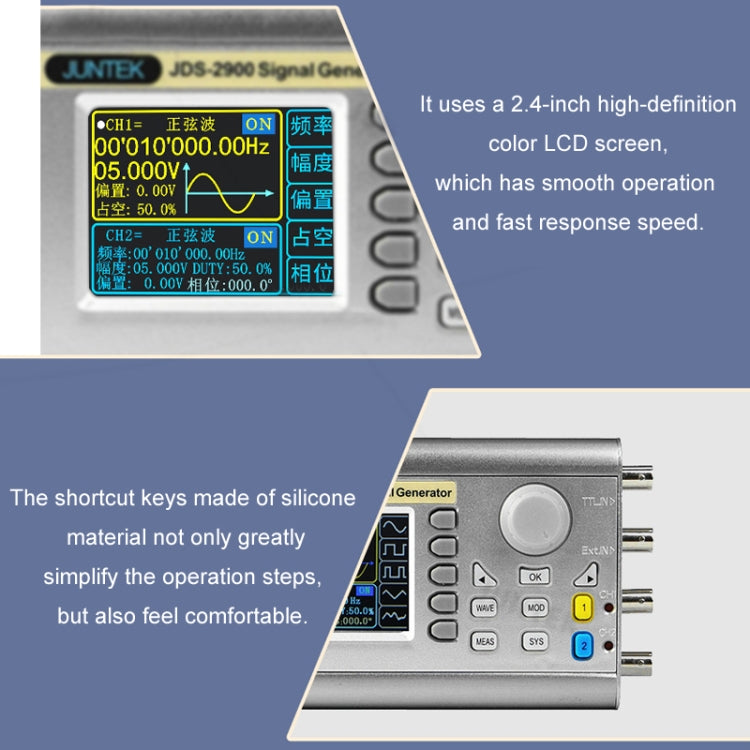

28. Adopta una pantalla LCD a color de alta definición de 2,4 pulgadas, funcionamiento suave yVelocidad de respuesta rápida
29. Las teclas de acceso directo hechas de material de silicona no solo simplifican enormemente los pasos de operación, sino que también se sienten cómodas
30. Proporciona software de computadora host y protocolo de comunicación para facilitar el desarrollo secundario del cliente. El software de la computadora host tiene la función de dibujar formas de onda arbitrarias
31. Adopta una carcasa de aleación de aluminio de alta calidad, tamaño pequeño, fácil de transportar, con una fuente de alimentación móvil de 5V2A (no incluida) puede lograr un trabajo al aire libre a largo plazo

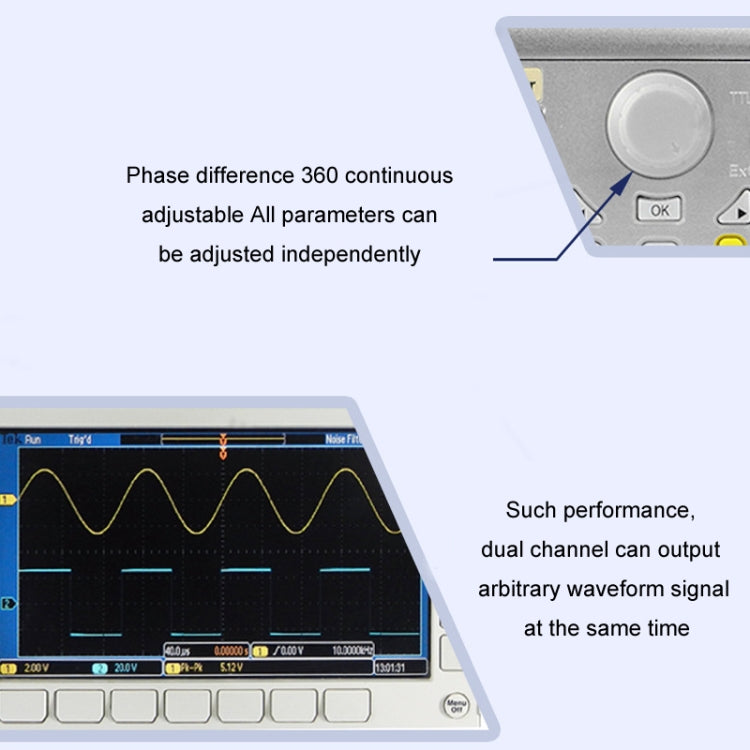

32. Los canales duales con igual rendimiento pueden generar las mismas o diferentes señales de función o señales de forma de onda arbitraria al mismo tiempo. Todos los parámetros se pueden ajustar de forma independiente. La diferencia de fase entre los dos canales se puede ajustar continuamente de 0 a 359,9 grados
33. Se pueden utilizar ondas sinusoidales, ondas cuadradas, ondas de diente de sierra u ondas arbitrarias para generar trenes de pulsos.El número de ciclos de pulso se puede ajustar de forma continua de 0 a 1048575
34. El ancho de pulso y el tiempo de ciclo de pulso de la onda de pulso se pueden ajustar de forma digital y precisa
35. El software de la computadora host y el protocolo de comunicación se proporcionan de forma gratuita. Se puede dibujar cualquier forma de onda utilizando el software de la computadora host; se puede realizar una programación de desarrollo secundaria utilizando el protocolo de comunicación; todas las funciones del instrumento se pueden controlar utilizando el software de la computadora host (todas las operaciones se pueden completar en una máquina independiente sin conectarse a una computadora)
36. Dimensiones: 143x95x54mm
37. Peso: 400g
